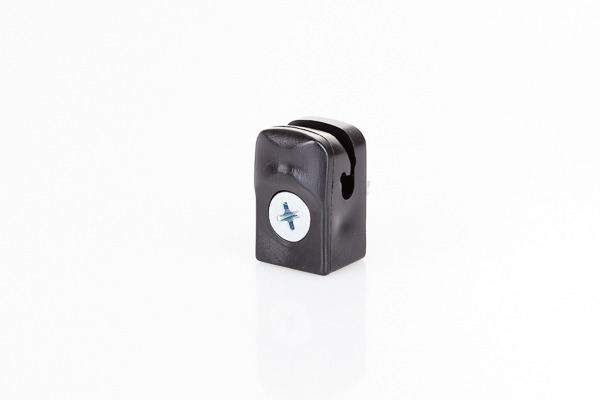

Montageanleitung fuer Durchgangsoesen mit Schraube TYP PD/A und TYP PD/A/2

Die Oesen werden an Zaunpfosten mit einem Rohrdurchmesser von 38 bis 60 mm und einer Wandstaerke von 1,5 mm bis 2,2 mm mit einer selbstbohrenden Schraube Typ PD/A - 4,8x25 mm mit Senkkopf oder Typ PD/A/2 - 4,8x25 mm mit Sechskantkopf montiert.

1. Markieren Sie mit einem Koerner an den Zaunpfosten die Punkte, an denen der Spannendraht verlaufen wird.

Standardmaessig werden drei Drahtreihen installiert:

• erste – ca. 5–10 cm unterhalb der oberen Kante des Pfostens,
• zweite – in der Mitte der Hoehe,
• dritte – ca. 20 cm ueber dem Boden.

2. Ueberpruefen Sie, ob alle Markierungen in einer Linie liegen. Verwenden Sie dazu eine Schnur oder ein Laser-Nivelliergeraet.

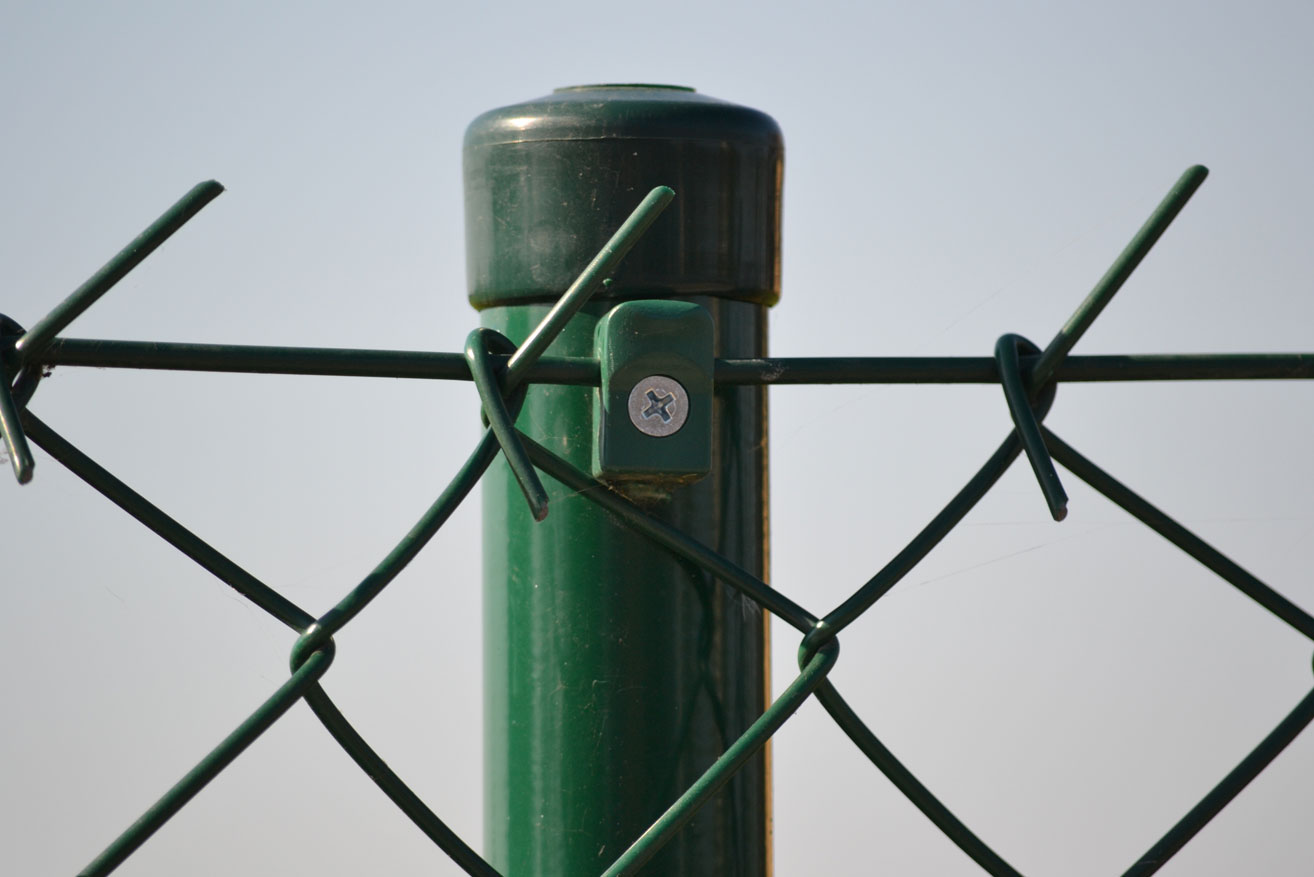

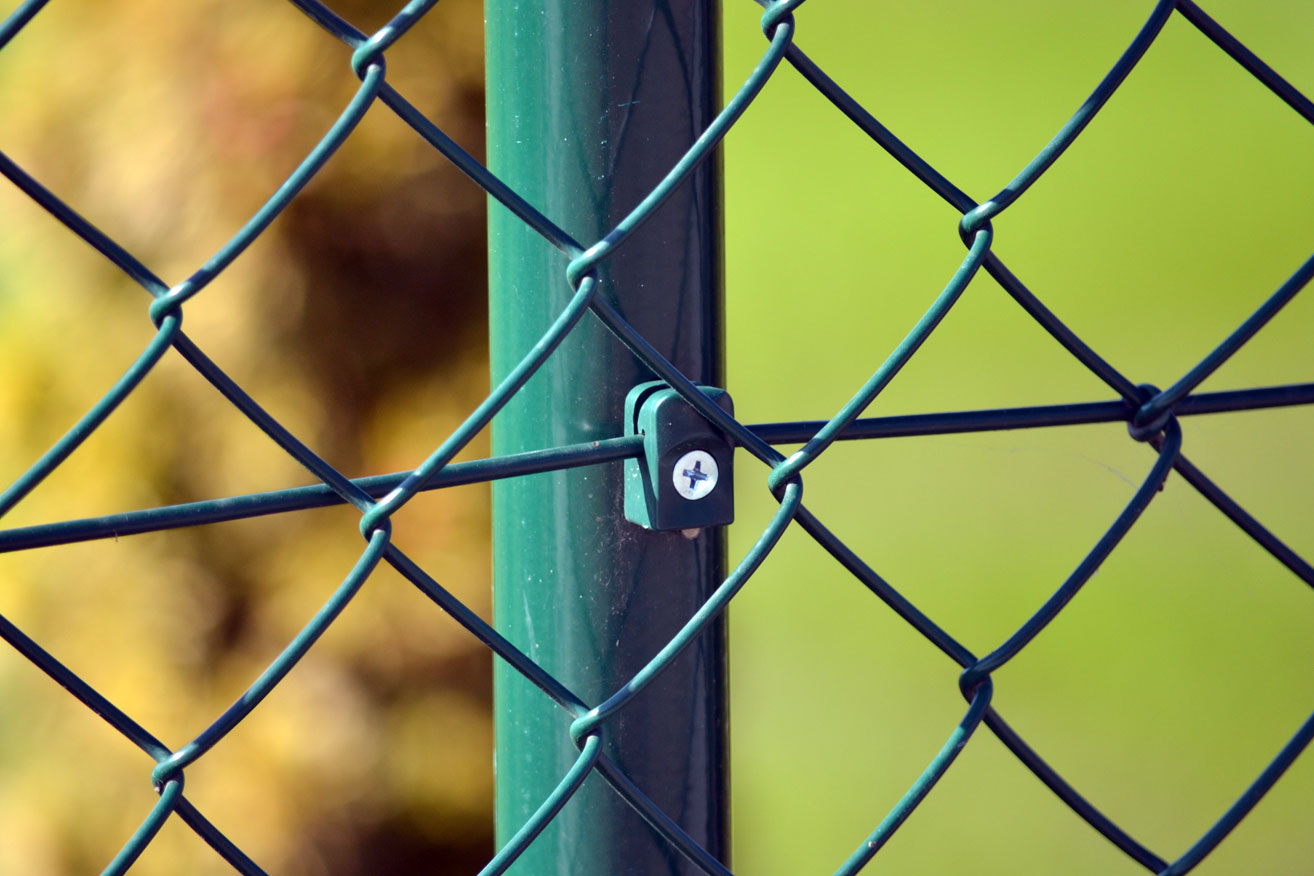

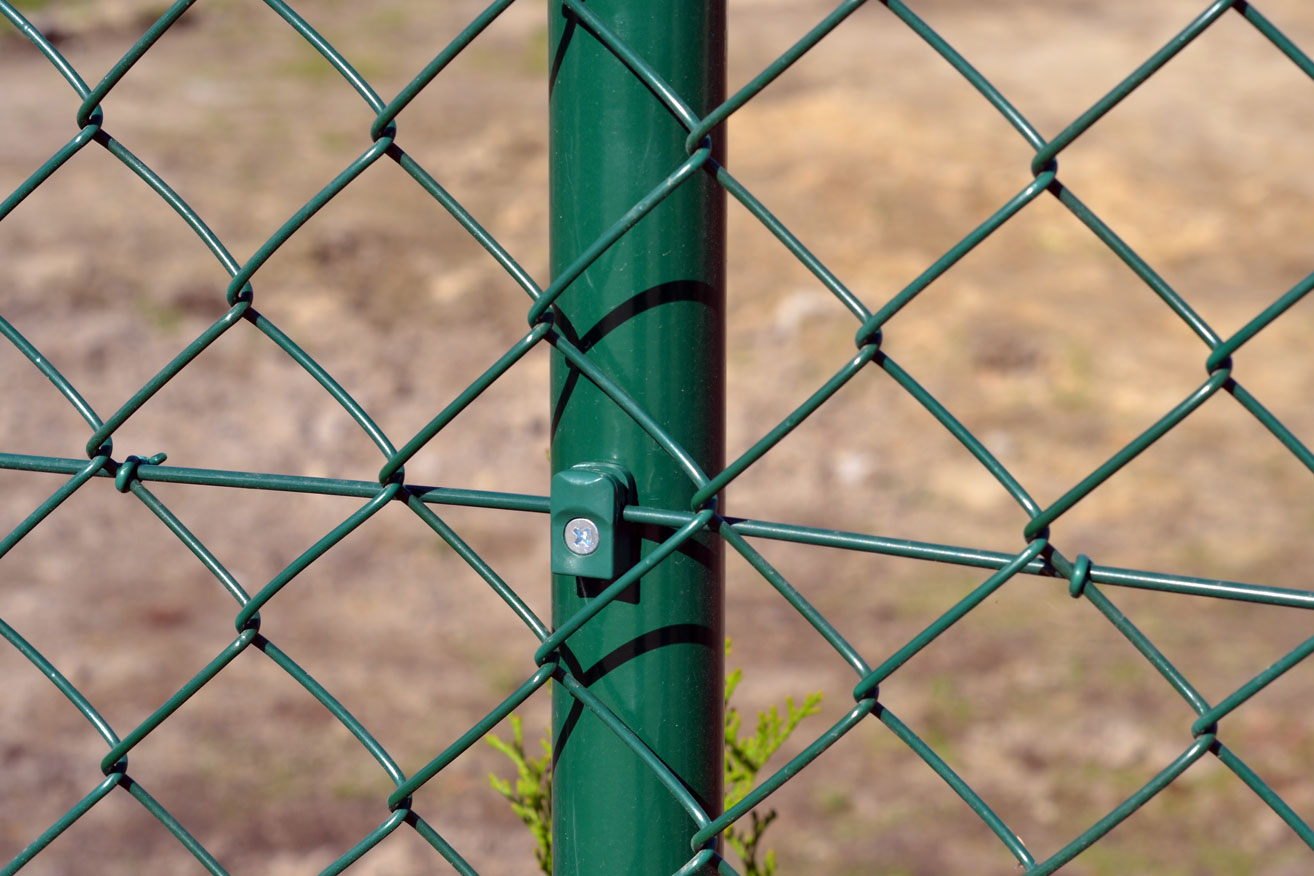

3. Setzen Sie die Oese an der markierten Stelle an. Achten Sie darauf, dass sie gerade ausgerichtet ist und die Oeffnung nach oben zeigt – der Spannendraht muss immer von oben in die Oese eingefuehrt werden.

4. Schrauben Sie die Oese mit einer selbstbohrenden Schraube und einem Schrauber in den Pfosten. Die Schraube bohrt sich durch den Stahl und verankert sich im Pfosten.

5. Lassen Sie einen Abstand von ca. 4 mm zwischen der Oese und dem Schraubenkopf. Fuehren Sie dann den Spannendraht durch die Oeffnung der Oese.

6. Stellen Sie den Schrauber auf Drehmomentbetrieb (ca. 4 Nm) ein, um ein Ueberdrehen zu vermeiden.

7. Druecken Sie die Oese nicht zu stark mit dem Schrauber an – zu festes Anziehen kann die Oese durch uebermaessigen Druck beschaedigen.

8. Wiederholen Sie alle Schritte fuer jeden Zwischenzaunpfosten.

• Das Produkt darf ausschliesslich bestimmungsgemaess verwendet werden.
• Das Produkt darf keinen mechanischen Belastungen ausgesetzt werden, die ueber den normalen Gebrauch hinausgehen.
• Die Verwendung muss im Rahmen des ueblichen Gebrauchs erfolgen.
• Das Produkt darf nicht veraendert oder modifiziert werden – solche Massnahmen koennen den Schutz und die Sicherheit beeintraechtigen.
• Das Produkt ist nicht fuer Kinder geeignet. Es besteht Erstickungsgefahr durch Kleinteile. Das Produkt ausserhalb der Reichweite von Kindern aufbewahren, insbesondere bei kleinen Komponenten.
• Das Produkt darf nicht offener Flamme oder hohen Temperaturen ausgesetzt werden.
• Das Produkt darf nicht in chemisch aggressiven Umgebungen verwendet werden (zum Beispiel bei Kontakt mit Loesemitteln, Saeuren oder technischen Oelen), sofern der Hersteller eine solche Verwendung nicht ausdruecklich vorsieht.
• Vor der Verwendung ist zu pruefen, ob das Produkt Risse, Verformungen oder andere Schaeden aufweist. Beschaedigte Teile muessen ersetzt werden – Produkte mit sichtbaren Maengeln duerfen nicht verwendet werden.
• Das Produkt darf nicht veraendert, geschnitten oder modifiziert werden – dies kann zu einem Verlust der Produkteigenschaften und einem erhoehten Unfallrisiko fuehren.
• Das Produkt ist nicht fuer den Kontakt mit Lebensmitteln, Trinkwasser oder direktem Kontakt mit dem menschlichen Koerper vorgesehen, sofern vom Hersteller nicht anders angegeben.
• Das Produkt ist mit einem weichen, feuchten Tuch zu reinigen – ohne aggressive Reinigungsmittel oder Loesemittel.
• Bei der Verwendung in elektrischen Installationen oder in deren Naehe ist sicherzustellen, dass das Produkt nicht stromleitend ist und den Sicherheitsanforderungen elektrischer Installationen entspricht.
• Nach Gebrauch gemaess den lokalen Vorschriften fuer Kunststoffabfaelle entsorgen. Nicht in den Restmuell werfen, wenn eine Muelltrennung vorgeschrieben ist.
• Bei Unsicherheiten zur korrekten Anwendung ist der Hersteller zu kontaktieren.
