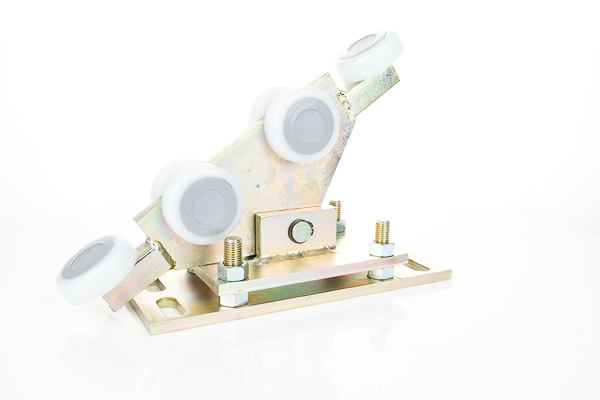

Laufrollenbock für freitragende Schiebetore. Geeignet für verschiedene Torprofile und halbgeschlossene U-Profile. Die Laufrollenböcke sind galvanisch verzinkt und zusätzlich mit einer gelben CR-VI-Zinkschicht verstärkt, wodurch sie langlebiger und korrosionsbeständiger sind. Die galvanische Schicht hat eine Dicke von ca. 8–12 µm.
Vorteile von schwenkbarem Laufrollenbock:
- Laufrollenböcke werden für Standardtore mit einem korrekt ausgelegten Gegengewicht verwendet.
- Das Tor verklemmt sich während des Betriebs nicht, da sich die beweglichen Elemente des Laufrollenbock an das Torprofil anpassen.
- Laufrollenböcke passen sich kontinuierlichen Belastungen des Tores an, die durch wechselnde Witterungsbedingungen verursacht werden.
Schwenkbare Laufrollenböcke für freitragende Schiebetore. Sonderanfertigung von Laufrollenbock für verschiedene Torprofile auf Anfrage möglich.
Vorteile der zusätzlichen Einstellplatte
Die erste untere Montageplatte wird direkt am Fundament befestigt. Die zweite Platte ermöglicht die Einstellung der korrekten Höhe des geschlossenen Tores. Diese Lösung gewährleistet eine stabile und feste Befestigung des Laufrollenbocken am Fundament.
Laufrollenbock mit verstärkter Konstruktion
Es wurde ein dickeres Stahlblech verwendet. Die Laufrollenbock wurde verlängert, wodurch die Montage komfortabler ist.
Laufrollenböcke sind mit Polyamid- oder Metallrollen ausgestattet.
Vorteile der gelagerten Polyamidrolle:
- Hergestellt im Spritzgussverfahren, was eine hohe Beständigkeit gegen Abrieb und Rissbildung garantiert.
- Reduzieren den Geräuschpegel beim Verschieben des Tores.
- Geringerer Abrieb im Vergleich zu Stahlrollen.
- Das Metall-Torprofil wird nicht abgenutzt.
- Hohe Beständigkeit gegen wechselnde Witterungsbedingungen.
Horizontal montierte Führungsrollen an der Vorder- und Rückseite des Laufrollenbocks ermöglichen eine perfekte Anpassung an die Torführungsschiene. Zusätzlich schützen die horizontalen Rollen die vertikalen Rollen vor Abrieb. Ein Laufrollenbock mit vier horizontalen Rollen wird für Tore mit einer lichten Weite von 4–6 m empfohlen.
Montage des Laufrollenbocken
Die Laufrollenböcke werden am Ende des Tores im sogenannten Gegengewicht montiert. Es wird angenommen, dass die Länge des Gegengewichts 1/3 der lichten Torweite beträgt oder bei Toren über 8 m etwa 1/2 der lichten Torweite. Die Montageplatte des Laufrollenbocks verfügt über vier Langlöcher (sogenannte „Langlöcher“), mit denen der Laufrollenbock mittels Anker oder Gewindestangen am Untergrund befestigt wird. Der maximale Durchmesser der Stangen beträgt M16, empfohlen wird M14.
Tortragfähigkeit: 400 kg.
Lichte Torweite: 4–6 m.
Montageplatte: TYP „B“ – Standard.
- Das Produkt darf ausschliesslich bestimmungsgemaess verwendet werden.
- Das Produkt darf keinen mechanischen Belastungen ausgesetzt werden, die ueber den normalen Gebrauch hinausgehen.
- Die Verwendung muss im Rahmen des ueblichen Gebrauchs erfolgen.
- Das Produkt darf nicht veraendert oder modifiziert werden – solche Massnahmen koennen den Schutz und die Sicherheit beeintraechtigen.
- Das Produkt ist nicht fuer Kinder geeignet. Es besteht Erstickungsgefahr durch Kleinteile. Das Produkt ausserhalb der Reichweite von Kindern aufbewahren, insbesondere bei kleinen Komponenten.
- Das Produkt darf nicht offener Flamme oder hohen Temperaturen ausgesetzt werden.
- Das Produkt darf nicht in chemisch aggressiven Umgebungen verwendet werden (zum Beispiel bei Kontakt mit Loesemitteln, Saeuren oder technischen Oelen), sofern der Hersteller eine solche Verwendung nicht ausdruecklich vorsieht.
- Vor der Verwendung ist zu pruefen, ob das Produkt Risse, Verformungen oder andere Schaeden aufweist. Beschaedigte Teile muessen ersetzt werden – Produkte mit sichtbaren Maengeln duerfen nicht verwendet werden.
- Das Produkt darf nicht veraendert, geschnitten oder modifiziert werden – dies kann zu einem Verlust der Produkteigenschaften und einem erhoehten Unfallrisiko fuehren.
- Das Produkt ist nicht fuer den Kontakt mit Lebensmitteln, Trinkwasser oder direktem Kontakt mit dem menschlichen Koerper vorgesehen, sofern vom Hersteller nicht anders angegeben.
- Das Produkt ist mit einem weichen, feuchten Tuch zu reinigen – ohne aggressive Reinigungsmittel oder Loesemittel.
- Bei der Verwendung in elektrischen Installationen oder in deren Naehe ist sicherzustellen, dass das Produkt nicht stromleitend ist und den Sicherheitsanforderungen elektrischer Installationen entspricht.
- Nach Gebrauch gemaess den lokalen Vorschriften fuer Kunststoffabfaelle entsorgen. Nicht in den Restmuell werfen, wenn eine Muelltrennung vorgeschrieben ist.
- Bei Unsicherheiten zur korrekten Anwendung ist der Hersteller zu kontaktieren.
