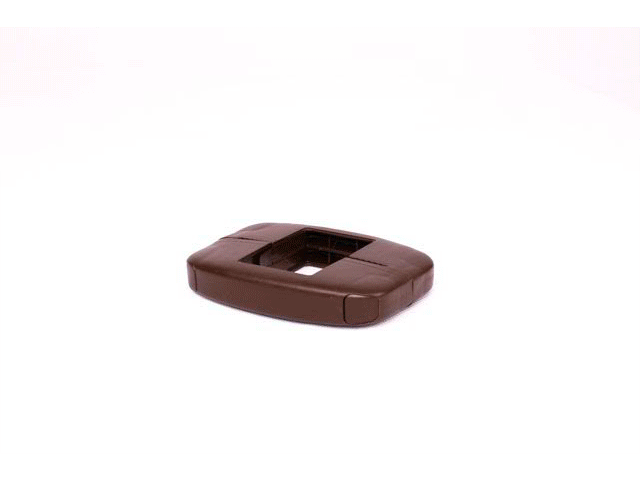

Mittelschelle Kunststoff

Eigenschaften:

sehr starke Verbindung von 3D-Gittermattenzaeunen ø 3, 4, 5 und 2D Typ 6/5/6 mit einem Zaunpfosten 40 x 60 mm,
gegenstueck von Metallschelle,
Waehrend der Montage bleiben die gleichen Luecken zwischen den Zaunpfosten erhalten,
aussergewoehnliche Stabilitaet des Zaunes,
Durch Druecken des Gittermattenzaunes gegen die Pfosten wird das Geraeusch reduziert, das beispielsweise durch Vibrationen verursacht wird, die durch Wind oder beim Schlagen eines Balls verursacht werden,
schnelle und einfache Montage,
aussergewoehnlich Witterungsbestaendigkeit (UV-Strahlung, Frostbestaendigkeit).

Verwendung:

moderne Wohnsiedlungen,
Einfamilienhaeuser,
Industrieanlagen,
Buerokomplexe
oeffentliche Versorgungseinrichtungen (Krankenhaeuser, Schulen),
andere Industrie- und Geschaeftsraeume.

Guck mal, wie man Mittelschelle aus Kunststoff anbringen sollte!

Vorteile der Kontsruktion

Gegenstueck der Metallschelle. Waehrend der Montage bleiben die gleichen Luecken zwischen den Zaunpfosten erhalten wie waehrend der Montage von der Mittelschelle Metall.
Blitzschnelle Montage. Durch die Loecher in der Schelle kann sie schnell mit Schrauben aus Kunststoff verschraubt werden. Diese Art der Montage verlangt keine Verwendung von problematischen Plastikunterlegscheiben. Die Befestigung kann auch nach der Endmontage leicht modifiziert werden.
Keine Korrosion. Mittelschelle aus Kunststoff zeichnet sich zweifellos durch viel bessere technische Vorteile aus. Im Vergleich mit Metallschelle befinden sich die Schrauben in den Befestigungsloechern und zusaetzlich mit Stopfen gesichert. Dank dieser Loesung gibt keine Korrosion.
Sicherheit. Die abgerundete Konstruktion schuetzt vor zufaelligen Verletzungen.
Zeitloses und originelles Design. Das Aussehen der Schelle stimmt mit dem Zaunpfosten und der Befestigung aus Kunststoff der Betonplatte ueberein.
Problemlose Lieferung. Keine Kratzer waehrend des Transports und niedriges Gewicht ermoeglichen Versandkosten herabzusetzen.

Vorteile des Stoffes:

Aussergewoehnliche Bestaendigkeit gegen Wetterbedingungen und mechanische Schaeden.

Mittelschelle aus Kunststoff wurde aus hochwertigem Kunststoff Polyamid (PA) gefertigt, der UV-Stabilisator enthaelt. Diese Kunststoffart gewaehrleistet einen permanenten Schutz vor unguenstigen Wetterbedingungen. Der Stoff absorbiert keine Feuchtigkeit und ist bei niedrigen und hohen Temperaturen sehr schlagfest. Der Stoff hat auch eine hohe Faehigkeit, Vibrationen zu daempfen, eine gute Dimensionsstabilitaet und eine hohe Bestaendigkeit gegen Umgebungskorrosion und das Eindringen chemischer Verbindungen.

Montageanleitung von Gittermattenzaeunen 3D Ø4, Ø5 ORAZ 2D 6/5/6 mit dem Gebrauch der Mittelschellen aus Kunststoff.

Mittelschellen aus Kunststoff sollten unter dem horizontalen Balken des Zaunfeldes vorhanden sein, waehrend untere Schelle ueber der horizontalen Stange. So ist der Gittermattenzaun stabil auf Schellen basiert. Es wird empfohlen, 3 Sets von Schellen zu installieren ueber 1,5 m hoch.

Montiere den Gittermattenzaun zwischen Mittel-Zaunpfosten mit der Schelle aus Kunststoff und Schrauben 6,1x30 TX25.

Befestige den vorderen Teil der Ø6-mm-Schelle und den hinteren Teil der Ø3-mm-Schelle, so dass sie den gesamten Pfosten mit der Platte bedecken. Verwenden von Schraubendreher mit TX25-Spitze, leicht drehen eine Seite, dann die andere. Wenn die beiden Teile gleichmaessig zusammenkommen, ziehe es fest, bis es sich beruehrt und bis Du einen Widerstand spuerst.

Bemerkung: Der Elektroschrauber sollte eine Drehmomentkupplung haben, wodurch wir die Anzugskraft zwischen 8-12 Nm erreichen.

Wir bieten die Herstellung von bunten Schellen an, die sich perfekt fuer die Montage von Doppelstabmattenzaeunen in Kindergaerten und Schulen eignen.

Das Produkt darf ausschliesslich bestimmungsgemaess verwendet werden.
Das Produkt darf keinen mechanischen Belastungen ausgesetzt werden, die ueber den normalen Gebrauch hinausgehen.
Die Verwendung muss im Rahmen des ueblichen Gebrauchs erfolgen.
Das Produkt darf nicht veraendert oder modifiziert werden – solche Massnahmen koennen den Schutz und die Sicherheit beeintraechtigen.
Das Produkt ist nicht fuer Kinder geeignet. Es besteht Erstickungsgefahr durch Kleinteile. Das Produkt ausserhalb der Reichweite von Kindern aufbewahren, insbesondere bei kleinen Komponenten.
Das Produkt darf nicht offener Flamme oder hohen Temperaturen ausgesetzt werden.
Das Produkt darf nicht in chemisch aggressiven Umgebungen verwendet werden (zum Beispiel bei Kontakt mit Loesemitteln, Saeuren oder technischen Oelen), sofern der Hersteller eine solche Verwendung nicht ausdruecklich vorsieht.
Vor der Verwendung ist zu pruefen, ob das Produkt Risse, Verformungen oder andere Schaeden aufweist. Beschaedigte Teile muessen ersetzt werden – Produkte mit sichtbaren Maengeln duerfen nicht verwendet werden.
Das Produkt darf nicht veraendert, geschnitten oder modifiziert werden – dies kann zu einem Verlust der Produkteigenschaften und einem erhoehten Unfallrisiko fuehren.
Das Produkt ist nicht fuer den Kontakt mit Lebensmitteln, Trinkwasser oder direktem Kontakt mit dem menschlichen Koerper vorgesehen, sofern vom Hersteller nicht anders angegeben.
Das Produkt ist mit einem weichen, feuchten Tuch zu reinigen – ohne aggressive Reinigungsmittel oder Loesemittel.
Bei der Verwendung in elektrischen Installationen oder in deren Naehe ist sicherzustellen, dass das Produkt nicht stromleitend ist und den Sicherheitsanforderungen elektrischer Installationen entspricht.
Nach Gebrauch gemaess den lokalen Vorschriften fuer Kunststoffabfaelle entsorgen. Nicht in den Restmuell werfen, wenn eine Muelltrennung vorgeschrieben ist.
Bei Unsicherheiten zur korrekten Anwendung ist der Hersteller zu kontaktieren.

Tulplast Socha sp. k.
62-021 Paczkowo
Wiosenna 27

Montag bis Freitag 8:00 bis 16:00
T: +49 15510564424
info@tulplast.de

MONTAGEANLEITUNG

Die OPT 40x60-Schellen sind für 3D-Gittermatten mit Drahtdurchmessern von Ø3 mm, Ø4 mm oder Ø5 mm sowie für 2D-Gittermatten 6/5/6 vorgesehen.

Die Zaunpfosten werden mit einem Achsabstand von 255 cm bis 257 cm im Boden gesetzt, gemessen von Pfostenmitte zu Pfostenmitte.

Die Gittermatte wird zwischen den Pfosten mit Kunststoffschellen montiert, die wie folgt angebracht werden:

bei Gittermatten bis zu einer Höhe von 1 m – im oberen und unteren Bereich des Pfostens;
bei Gittermatten mit einer Höhe von 1 m bis 1,56 m – es wird die Montage mit drei Schellen empfohlen, die gleichmäßig am Pfosten verteilt werden;
bei Gittermatten mit einer Höhe von 1,56 m bis 2,36 m – es wird die Montage mit vier Schellen empfohlen, die gleichmäßig am Pfosten verteilt werden;
bei Gittermatten über 2,36 m – es wird die Montage mit fünf Schellen empfohlen, die gleichmäßig am Pfosten verteilt werden.

Setzen Sie das Vorderteil der Schelle mit einer Ø6-mm-Durchgangsbohrung und das Hinterteil der Schelle mit einer Ø3-mm-Sackbohrung so an, dass sie den gesamten Pfosten zusammen mit der Gittermatte umschließen.

Ziehen Sie mit einem Akkuschrauber und einem Torx TX25-Bit zunächst die eine und anschließend die andere Seite der Mittelschelle leicht an.

Wenn beide Teile gleichmäßig anliegen, ziehen Sie sie bis zum vollständigen Anliegen fest, bis am Akkuschrauber ein Widerstand spürbar ist.

ACHTUNG: Das empfohlene Anzugsdrehmoment für die Schellen beträgt 3 bis 6 Nm.

Bitte beachten Sie, dass die Skala des Drehmomentrings am Akkuschrauber (z. B. 1–20) nicht dem tatsächlichen Anzugsdrehmoment entspricht.

Kunststoff-Mittelschellen dürfen vor der Montage nicht bei Minustemperaturen gelagert werden.

Sie sollten mehrere Stunden vor Beginn der Montage bei Raumtemperatur gelagert werden, um optimale Montagebedingungen zu gewährleisten.

LIEFERUMFANG:

Packung 1: Vorderteil der Schelle mit Ø6-mm-Durchgangsbohrung;

Packung 2: Hinterteil der Schelle mit Ø3-mm-Sackbohrung;

Packung 3: verzinkte Metallschrauben Typ 6,1×30 Torx TX25; Abdeckkappen zum Verschließen der Öffnungen in der Schelle.
